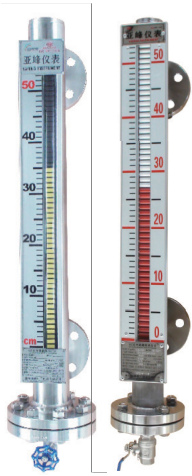

磁翻板液位计

详细介绍：

概 述

UZ系列磁性液位计也称磁翻柱、磁翻板、磁性浮子液位计等，可以在高温、高压、高粘度和强腐蚀条件下，安全可靠地测量液位，具有读数直观，显示醒目，测量范围大等优点。与磁性开关和液位远传变送器配套使用时，可以实现液位（界位）的上下限报警及远距离检测和控制。该系列产品广泛用于电力、石油、化工、冶金、环保、医药、食品等各行业过程中的液位测量和控制。

技术参数

结构原理

该液位计是根据浮力原理和磁耦合原理工作的，当被测容器中的液位升降时，液位计腔体中的浮子也随之升降。浮子内的永 久磁钢通过磁耦合传递到现场指示面板，驱动红白翻珠翻转；当液位上升时，翻珠由白色转为红色，当液位下降时，翻珠由红色转为白色，指示器的红白交界处即为容器内介质液位的实际高度，从而实现液位指示。

磁性液位计面板有以下几种类型可供选择：常温基本型，中温型，高温铝磁型，磁敏电子双色型，整体不锈钢真空型，其中磁敏电子双色型面板是采用红绿双色LED发光二极管作为显示元件，整体不锈钢真空型有带荧光的黄黑或红白两种颜色可供选择。

磁性液位计还可以按照耐温耐压耐腐蚀等情况分为：基本型（适合于常温低压工况），高温低压型，高温高压型，防腐型，深冷型，夹套保温型等。

选型表

应用举例：

侧装磁翻板液位计，测量范围1000mm,介质密度0.8g/cm3,额定温度180℃，接液材质304，    压力等级1.6MPa,法兰口径DN50,密封面突面，保温管伴热，配远传输出型变送器，带上下限  报警开关，2个常开，1个常闭。

型号：UZC-A2-1.6-1000-0.8-P-50-B-Y-C-O2C
