电动调节阀

详细介绍：

概述

本产品由3810L系列电子式电动执行机构和精小型单座（套筒）调节阀组成。执行机构含有内置式电子控制器模块的一体化结构，可免去另配用伺服放大器的麻烦。它的精度高，装校简便。套筒阀特点如下:

1、采用平衡型阀芯，不平衡力小，允许压差大，操作稳定;

2、阀芯导向面大，可改善由涡流和冲击引起的振荡，并减少损坏;

3、比普通单双座调节阀噪声降低10dB左右;

4、结构简单,装拆维修方便。

单座阀具有可靠的动作特性，微小的阀座泄漏，粗确的流量特性，宽大的可调范围，结构紧凑，流道通畅。

本系列产品性能好，操作稳定，能在广泛的应用中满足用户的控制需要。

主要技术参数及性能指标

1、主要技术参数

注:①对于选定的公称通径，若无用户指定，均供应* 大Kv值产品。如需比表列更小的Kv值产品，

可与本公司商洽解决。

②如需超出表列工作温度范围的产品，可与本公司商洽解决。

2、①主要技术性能指标（套筒阀）

基本误差:±1.0%            泄漏量:5×10―阀额定容量

回差:1.0%                     额定流量系数:±10%

死区:1.0%                     固有流量特性:斜率±30%

②主要技术性能指标（单座阀)

基本误差:±2.5%            泄漏量:1×10―阀额定容量

回差:1.5%                     额定流量系数:±10%

死区:3%                        固有流量特性:斜率±30%

主要零件材料

阀体、阀盖:ZG230一450、ZG1Cr18Ni9Ti，ZGOCr18Ni12Mo2Ti，或相当的美国牌号WCB，CF8，CF8M

阀芯、套筒单座: 06Cr19Ni10.0Cr18Ni12Mo2Ti，或相当的美国牌号304，316(特殊材料或堆焊史太立合金可商洽)

填料：聚四氟乙烯，柔性石墨

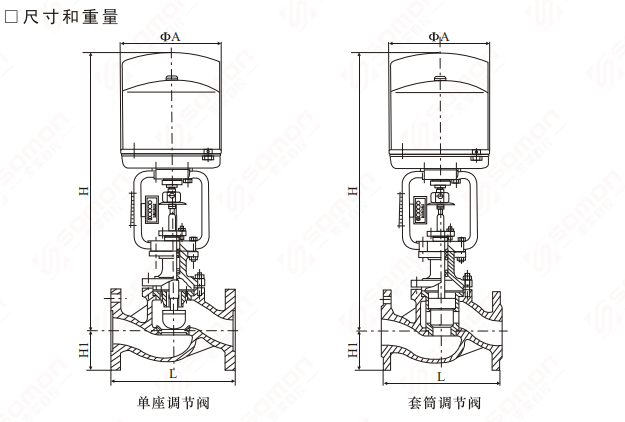

尺寸和重量
