产品概述
RockE50 是小型化、经济型安全仪表系 统(SIS), 其 宽温型的设计满足用户多样的需求。产品符合 IEC61508、 IEC61131-2、IEC61511、EN54 及 EN50130 等国际标 准, 并通过德国 TUV 莱茵 SIL2 认证。适用于油气开采,石油化工, 精细化工,食品制药,危险化学品储运等工业领域,高效地保 护人身安全及财产安全。可以满足紧急停车系统(ESD)、火 气系统(FGS)、可燃 / 有毒气体检测系统(GDS)等关键性安全系统应用
产品特点
1、控制器模块和 IO 模块均采用双内核安全 CPU,确保系统核心安全可靠
2、CPU 主频高达 200MHz,系统处理速度更快
3、多种表决方式和极高的系统自诊断率,产品达到 SIL2 等级,单个控制器模块即可达到 SIL2等级
4、控制回路响应时间可达 50ms
5、系统采用的 FlexiSafe 编程软件,支持符合 IEC61131-3 标准的四种编程语言,包括 LD、FBD、ST 和 SFC
6、具备输入电源过压、欠压检测和保护功能
7、提供现场仪表连线诊断功能,可以诊断出现场布线的短路故障、断路故障
8、采用 16 位 A/D 转换器,模拟量采集精度达 0.2%
9、可与第三方设备进行通讯,采用 Modbus RTU 方式
10、通过 CE 认证
11、整体 EMC 达到三级,部分指标达到四级
12、适用温度在 -40℃至 70℃
产品优势
1、小型化的功能安全控制器,更适用于小型、经济的应用现场
2、模块化结构,系统配置灵活,可根据系统应用选择必要的配置
3、系统电源冗余,主控冗余,内部通讯冗余,IO 卡件冗余,宽温设计,具备极高的系统可用性和适用性
系统网络架构
RockE50 系统由安全工程师站(SES)和安全控制站(SCS)组成。SES 是安装了两种软件工具的个人计算机 :FlexiSafe 和 RockESet。工程师使用它们来开发应用程序和配置系统。SCS 是由安全处理单元(SPU)和安全扩展单元(SEU)组成的控制器。SPU 是 SCS 的基础单元。SEU 对 SCS 来说是可选的,用于增加 I/O 通道的数量,* 大支持 240 个安全 IO 数据点。
系统提供两路网络接口,支持标准的 ModbusTCP 协议,可以使用 Intouch,iFix 等 通用 HMI 软件作为系统的上位机监控。

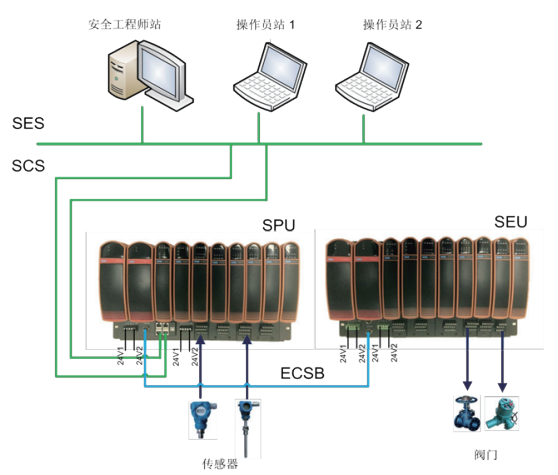

下图中的 RockE50 系统由安全工程师(SES)、操作员站及安全控制站(SCS)三部分组成。
