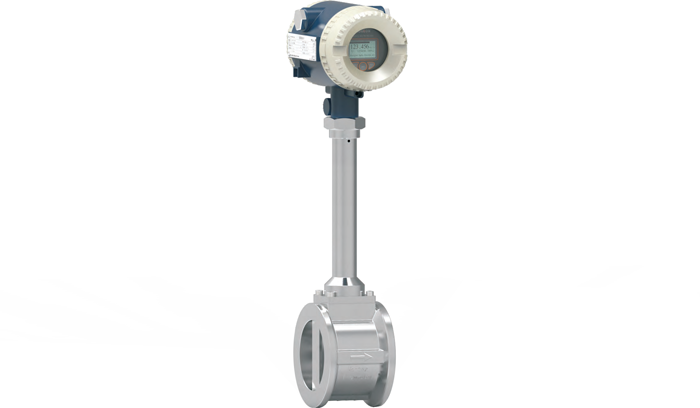

涡街流量计

详细介绍：

一、产品概述

涡街流量计是一种速度式流量仪表，具有广泛用途，它适用于液 体、蒸汽和绝大多数气体的流量计量、测量和控制。

涡街流量计采用抗机械震动、抗冲击和抗脏污的结构新设计、无 运动部件、无磨损,、无须帳维修。

涡街流量计压损小、性能稳定、准确度高、安装使用方便，传感 器和信号转换器可互换。

LUGB型涡街流量计是公司推出的新型流量计，设计合理、功能 强大，线性修正功能，达到了世界**水平。流量计采用精细低功耗 的全点阵式LCD显示器,清晰直观，操作简单；RS485或HART通讯可满 足用户多种需要；12种补偿算法几乎可以满足所有流量补偿计算依托 外部数据的修正曲线和基于标准信号的校准方式领导了仪表校准的潮流。

二、产品特点

■无可动部件，长期稳定，结构简单便于安装和维护

■传感器输出为脉冲频率,其频率与被测流体的实际流量呈线性, 零点无漂移，性能十分漩结构形式多样有管道式、插入式流量传感器形式；

■精 确度较高，通常液体的测量精度为±1.0%；气体的测量精度 为 ±1.5%;

■测量量程范围宽，在雷诺数为2x104〜7x1°6范围内，可达1:20;

■压损小（约为孔板流量计的1/4~1⑵，属于节能流量仪表；

■安装方式灵活，根据现场工艺管道不同,可水平,垂直和不同角 度倾斜安装

■采用消扰电路和抗震动传感头,具有一定曲境振动性能；

■由软件对仪表系数非线性进行修正，提高测量精度;

■采用超低功耗单片微机技术，1节3V10Ah锂电池可使用3年以上;

■采用EPROM对累积流量进行掉电保护，保护时间大于10年;

三、工作原理

涡街流量传感器是由旋涡发生体、检测探头及相应的信号放 大电路等组成。

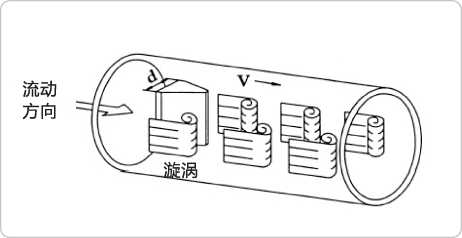

当流体流经旋涡发生体时,它的两侧就形成了交替变化的两 排旋涡，这种旋涡被称为卡门涡街。斯特罗哈在卡门涡街理论的 基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了 频率与流速的关系式：F = St x V/d 式中：F:涡街发生频率（Hz）

V:旋涡发生体两侧的平均流速（m/s）

St:斯特罗哈尔系数（一定雷诺数范围内为常数）

d:旋涡发生体迎流面宽度（m）

这些交替变化的旋涡就形成了一系列交替变化的流体升力，该 升力作用在基于压电效应的检测探头上，便产生一系列交变电荷信 号，经过前置放大器转换、整形、放大处理后，输出与旋涡脱落频 率相同且与流速成正比的脉冲信号。

四，产品分类

1、夹装型涡街流量计

安装尺寸小，结构简单，成本低

2、卫生型涡街流量计

广泛用于食品、医药行业液体、 蒸汽计量，也可以测量微小颗粒，杂 的混浊液体，并可作为流量变送器 用于自动控制系统中。

3、法兰接型涡街流量计

—体法兰结构，安装简单,广泛用于压缩空气，饱和及过热蒸汽,天然气及各种介质流量的计量。
