流量计类仪表

电磁流量计

详细介绍:全数字量处理,抗干扰能力强,测量可靠精度高几乎适用于所有导电液体无可动部件无阻流件压损小一,概述LDB智能电磁流量计由传感器和转换器两部分构成。它是基于法 拉第电磁感应定律工作的,用来测量电导率大于5卩S/cm导电液体的 体积流量,是一种测量导电介质体积流量的感应式仪表。除可测量一 般导电液体的体积流


详细介绍:

全数字量处理,抗干扰能力强,测量可靠精度高

几乎适用于所有导电液体

无可动部件无阻流件压损小


一,概述

LDB智能电磁流量计由传感器和转换器两部分构成。它是基于法 拉第电磁感应定律工作的,用来测量电导率大于5卩S/cm导电液体的 体积流量,是一种测量导电介质体积流量的感应式仪表。除可测量一 般导电液体的体积流量外,还可用于测量强酸强碱等强腐蚀液体和泥 浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于 石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理 、水利建设、河流等领域的流量计量。

二,特点

■全数字量处理,抗干扰能力强,测量可靠,精度高、流量测量范围 可达150 : 1;

■超低EMI开关电源,适用电源电压变化范围大,抗EMI性能好;

■采用16位嵌入式微处理器,运算速度快,精度高,可编程频率做 矩形波励磁,提高了流量测量的稳定性,功耗低;

■采用SMD器件和表面贴装(SMT)技术,电路可靠性高;

管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失;

■在现场可根据用户实际需要在线修改量程;

测量结果与流速分布,流体压力,温度、密度、粘度等物理参数无 关;

■高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单, 易学易懂;

■具有RS485、RS232、Hart和Mod bus等数字通讯信号输出(选配) ■具有自检与自诊断功能;

■小时总量记录功能,以小时为单位记录流量总量,适用于分时计量 制(选配);

内部具有三个积算器可分别显示正向累积量反向累积量及差值积算 量,内部设有不掉电时钟,可记录16次掉电时间。(选配);

■红外手持操作器,115KHZ通讯速率,显巨离非接触操作转换器所 有功能(选配)。

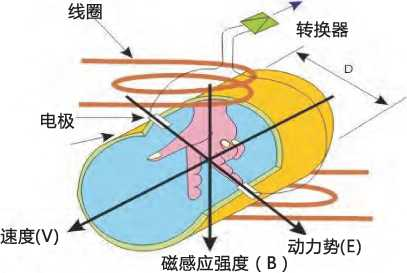

三、工作原理

根据法拉第电磁感应原理,在与测量管轴线和磁力线相垂直的 管壁上安装了一对检测电极,当导电液体沿测量管轴线运动时导电 液体切割磁力线产生感应电势,此感应电势由两个检测电极检出, 数值大小与流量成正比例其值为:E = KBVD

式中:E -感应电势;

K-与磁场分布及轴向长度有关的系数;

B-磁感应强度;

V-导电液体平均流速;

D-电极间距;(测量管内直径)

传感器将感应电势E作为流量信号,传送到转换器,经放大、变换 滤波用一系列的数字处理后,用带背光的点阵式液晶显示瞬时流量 和累积流量,转换器有4~ 20mA输出,报警输出及频率输出,并设 有RS-485等通讯接口,并支持HART和MODBUS协议。

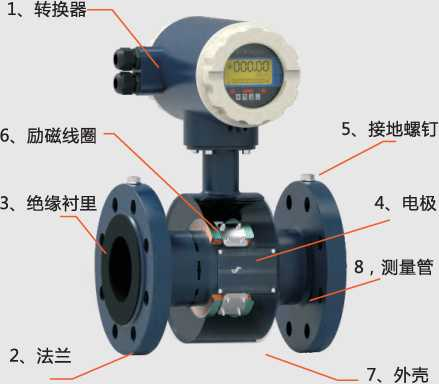

四,组成结构

电磁流量计由以下几个组成部分组成:



电磁流量计主要由传感器和转换器两大部分组成,其中传 感器包括法兰、衬里、电极、测量管、励磁线圈、传感器外壳 等部分;转换器包括内部电路板和转换器外壳等部分。

1、 转换器:为传感器提供稳定的励磁电流,同时把通过 传感器得到的感应电动势放大转换成标准电信号,同时显示实 时流量和参数等,用于流量的显示、控制和调节。

2、 衬里:在测量管内侧及法兰密封面上的一层完整的电 绝缘耐腐蚀材料。

3、 电极:在测量管壁上装有一对电极,检出流量信号, 另装有1-2个接地电极用于流量信号测量的接地和抗干扰。


五,仪表分类

1.按仪表结构形式涡街流量计可分为3大类,即:

■满管式电磁流量计



①测量管内无阻力部件,无压力损失。

②结构简单,电磁流量计测量管可根据不同资质使用不同衬里,可靠性高。

■分体式电磁流量计



转换器与本体分线安装,方便集中安装,读数据抄表简单。

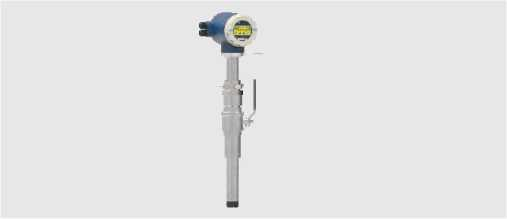

■插入式电磁流量计

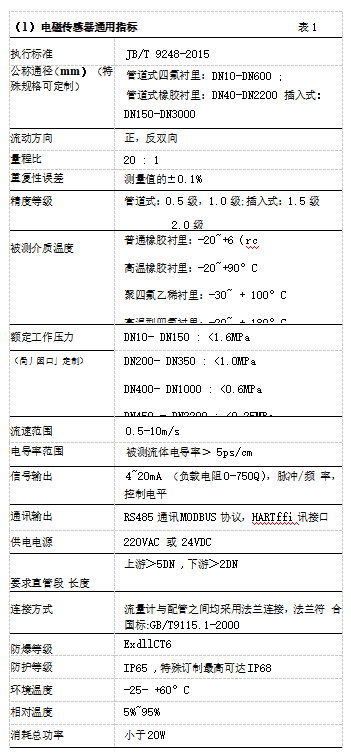

六、技术参数
