详细介绍:

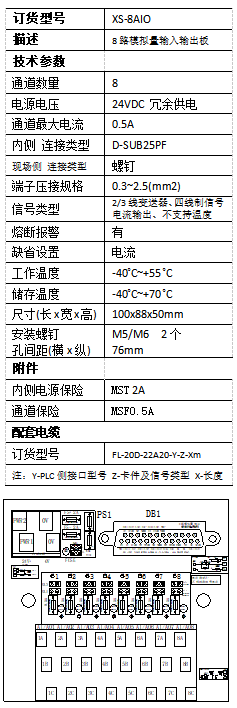

模拟输入输出端子板XS-8AIO
通道数:8路
模 式:双线制模拟量输入输出,非隔离
信号类型: 2线、3线变送器和四线制信号(电压、电流)
带仪表配电
免拆线测电流技术,测试过程信号不中断
安装形式:M5M6螺钉固定
配套卡件:
S7-300PLC: 6ES7 331-1KF027NF007NF10及332-5HF00等。
内部接口表:
原理图:
接线图:
常用设置:
信号负端(C端子)共地设置: SL1短接(出厂设置:短接,C端子与电源负端短接)。外部信号需要配电时信号负端必须接地。
电压输入输出设置:SL2 短接(出厂设置:断开--电流信号型, 短接:电压信号型)
电源设置:
每个接口中包含2根电源输出线,该端子可为PLC模块提供电源,这些电源由电源输出设置的短路帽进行控制,每个短路帽对应一根线,详见下图,送电前应根据需要进行设置。电源指示在保险下方,电源接反或保险烧断时电源灯不亮。
例:如果本端子板配1块1KF02模块,该模块无需供电,则2个短路帽均拔下;
