DIO扩展板

详细介绍：

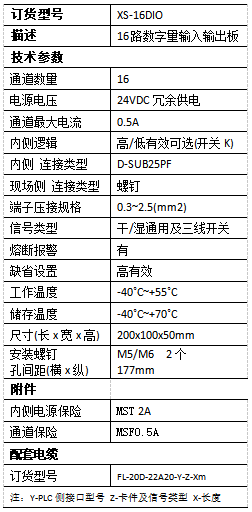

数字输入输出端子板 XS-16DIO

通道数：16路

模  式：单线制数字量输入输出，非隔离

信号类型：干接点、电平、三线开关

指示：双色二极管，高有效PNP设置动作时为绿色，低有效

NPN设置动作时为红色

安装形式：M5M6螺钉

配套卡件：

S7-300PLC: 6ES7 321-1BH02及322-1BH02。

内部接口表：

原理图：

接线图：

常用设置：

改变开关K位置可改变信号制式：

H：输出为高有效,适合欧美PLC;

L：输出为低有效,适合日台PLC

电源设置：

DB口含有4芯电源线，用于向PLC模块供电。这些电源由电源输出设置的短路帽进行控制，每个短路帽对应一根线，详见右图，送电前应根据需要进行设置。电源指示在保险下方，电源接反或保险烧断时电源灯不亮。

例：如果本端子板配1块1BH021BH10模块，该模块无需正电，只需1个电源负，则保留右下角DB1对应20号针的短路帽，其3个短路帽均拔下；
